规格：Φ30 V口 f=25mm F4.0
兼容4k/8k5μ线扫相机
千万像素高品质影像
针对不同倍率优化光学设计
高透过率、高解析度、高照度
标准滤镜螺纹接口,低畸变
适用PCB、锂电 、光伏检测等
申请报价
|

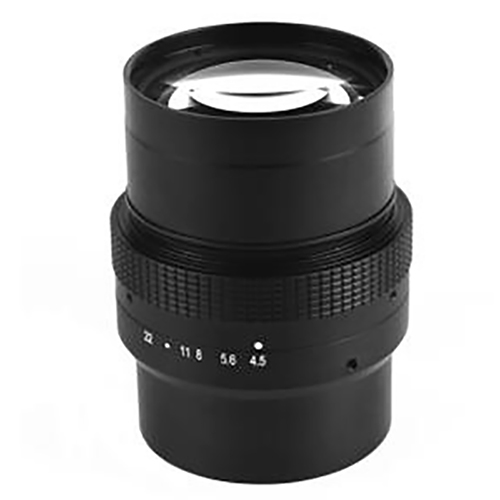

大靶面（Φ30mm）25mm焦距 线扫镜头 |
||||
|
型号Model |
TM2504K03 |
|||
|
最大像圆尺寸Max Image Circle |
Φ30 |
|||
|
焦距Focal length |
25mm |
|||
|
光圈范围F No. |
F4.0 |
|||
|
畸变Distortion |
<0.2% |
|||
|
控制方式Operation |
Iris |
Manual手动调整 |
||
|
Focus |
Manual手动调整 |
|||
|
法兰后焦距(Flange BFL) |
12mm |
|||
|
接口Mount |
M42*P1 |
|||
|

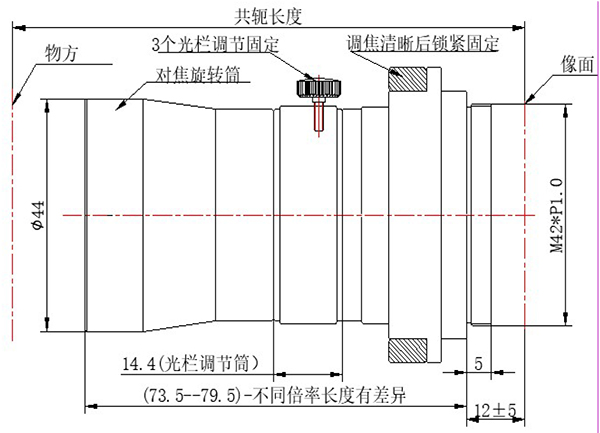

外形尺寸Dimension |
Φ44×73.5mm |
|||
|
滤镜尺寸Filter |
- |
|||
|
工作温度Working Temperature |
-20ºC ～ +60ºC |
|||
|
物距Working Distance(mm) |
倍率Optical Magnification |
共轭距Conjuguate Distance(mm) |
视场（Φ28）Field of View(mm) |
视场（Φ30）Field of View(mm) |
|
1740±5 |
0.015X |
1826.4±9 |
1867 |
2000 |
|
860±5 |
0.03X |
946.8±9 |
933 |
1000 |
|
520±5 |
0.05X |
607.3±9 |
560 |
600 |
