规格：Φ30 V口 f=35mm F4.5
兼容4k/8k5μ线扫相机
千万像素高品质影像
针对不同倍率优化光学设计
高透过率、高解析度、高照度
标准滤镜螺纹接口,低畸变
适用PCB、锂电 、光伏检测等
申请报价
|

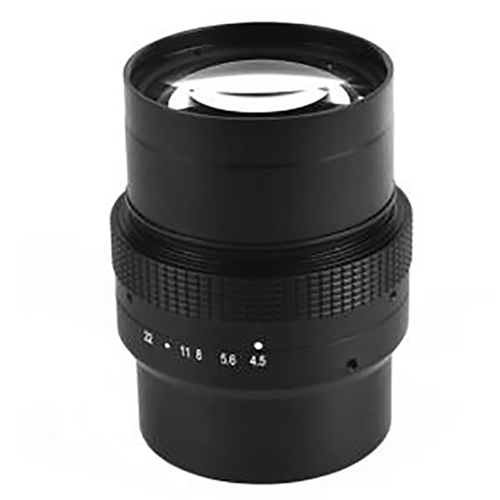

大靶面（Φ30mm）35mm焦距 线扫镜头 |
||||
|
型号Model |
TM3504K08 |
|||
|
最大像圆尺寸Max Image Circle |
Φ30 |
|||
|
焦距Focal length |
35mm |
|||
|
光圈范围F No. |
F4.5 |
|||
|
畸变Distortion |
<0.01% |
|||
|
控制方式Operation |
Iris |
Manual手动调整 |
||
|
Focus |
Manual手动调整 |
|||
|
法兰后焦距(Flange BFL) |
35.81mm/37.42mm/38.22mm |
|||
|
接口Mount |
V-Mount |
|||
|
外形尺寸Dimension |
Φ46.4×28.6mm |
|||
|
滤镜尺寸Filter |
M37x 0.75 |
|||
|
工作温度Working Temperature |
-20ºC ～ +60ºC |
|||
|
物距Working Distance(mm) |
倍率Optical Magnification |
共轭距Conjuguate Distance(mm) |
像距Image Distance(mm) |
视场（Φ30）Field of View(mm) |
|
1008.5±5 |
0.04X |
1072.9±9 |
25.3±2.5 |
750 |
|
508.5±5 |
0.08X |
574.5±9 |
26.84±2.5 |
375 |
|
408.5±5 |
0.1X |
475.3±9 |
27.64±2.5 |
300 |
